MDFとは？主配線盤の役割とIDFとの違いを分かりやすく解説

MDFとは、建物の外から来た電話線やインターネット用の回線を、建物内へつなぐ設備です。

かんたんに言うと、MDFは建物に入ってきた回線をまとめる「回線の受け付け場所」です。マンションやオフィスビルなどで使われています。

回線とは、電話の音声やインターネットの情報が通る道のことです。この記事では、MDFの意味や役割、MDF室の場所、IDFとの違い、光回線との関係を初心者向けに解説します。

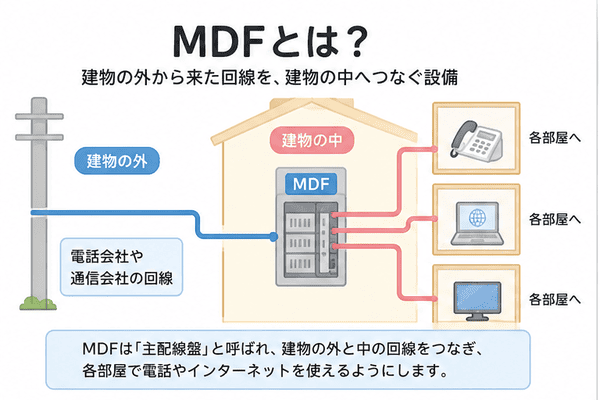

MDFとは

MDFとは、通信会社から建物まで来た回線と、建物内にある配線をつなぐ設備です。

配線とは、電話やインターネットを使うために、建物の中へ取り付けられた線のことです。MDFを使うことで、多くの回線を整理して各部屋へつなげられます。

MDFは建物内の回線をまとめる主配線盤

MDFは、日本語で「主配線盤」と呼ばれます。

主配線盤とは、建物に入ってきた電話線やインターネット用の回線を、各階や各部屋へつなぐ設備です。

身近な例で考えると、MDFは駅の乗り換え場所に似ています。建物の外から来た回線がMDFに集まり、そこから各階や各部屋へ向かいます。

ただし、MDFが人を運ぶわけではありません。実際には、電話やインターネットに使う配線をつなぐ設備です。

MDFの正式名称と読み方

MDFは「エムディーエフ」と読みます。

英語の「Main Distribution Frame」を短くした言葉です。日本では、主配線盤やMDF盤と呼ばれています。

木材やファイル形式のMDFとは意味が違う

MDFという言葉には、通信設備以外の意味もあります。

家具などに使われる板や、パソコンで使われるファイルもMDFと呼ばれます。この記事で説明するMDFは、電話線やインターネット用の回線をつなぐ設備です。

MDFの役割

MDFの主な役割は、建物の外から来た回線と、建物内の配線をつなぐことです。

多くの回線を整理することで、各部屋で電話やインターネットを使えるようにします。

建物の外から来た回線を受け入れる

電話会社や通信会社の回線は、電柱や地下の管などを通って建物へ入ります。

建物へ入った回線は、MDFなどの通信設備がある場所まで運ばれます。MDFでは、通信会社から来た回線と建物内の回線をつなぎます。

電話回線を各部屋へつなぐ

マンションやオフィスビルには、多くの部屋があります。

各部屋で固定電話を使うには、建物に入ってきた電話回線を、それぞれの部屋へつなぐ必要があります。MDFは、どの回線をどの部屋へつなぐかを整理する設備です。

MDFが電話の音声を作っているわけではありません。電話の音声が通る線を、正しくつなぐ役割を持っています。

インターネット用の回線を各部屋へつなぐ

MDFやその周辺の設備は、マンションやビルのインターネット工事にも関係します。

建物の外から来た回線を各部屋へ届けるには、建物内の配線を確認し、必要な場所でつなぐ作業が必要です。

ただし、すべてのインターネット回線がMDF盤の中を通るわけではありません。建物の設備や回線の種類によっては、別の設備が使われます。

MDFの仕組み

MDFでは、建物の外から来た回線と、各部屋へ向かう配線を接続します。

接続とは、別々の線をつなぎ、電話の音声やインターネットの情報を通せるようにすることです。

建物の外からMDFまで回線が引き込まれる

電話会社や通信会社の回線は、電柱や地下の管を通って建物へ入ります。

その後、回線は建物内のMDFまで引かれます。MDFは、建物の外から来た回線と、建物内の配線をつなぐ場所になります。

MDFから各階や各部屋へ回線を分ける

MDFにつながった回線は、建物内に取り付けられた線を通り、各階や各部屋へ向かいます。

小さな建物では、MDFから各部屋へ直接つなぐことがあります。大きな建物では、IDFという設備を途中に置くことがあります。

マンションで回線がつながる流れ

マンションでは、はじめに通信会社の回線が建物の中へ引き込まれます。

その後、MDFなどの共用設備を通り、各部屋へ回線がつながります。共用設備とは、入居者が共同で使う建物側の設備です。

部屋までの配線には、電話線、LANケーブル、光ファイバーなどが使われます。どの線が使われるかは、建物の設備によって異なります。

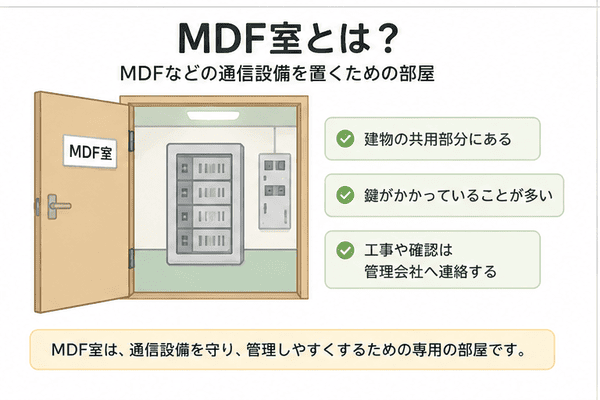

MDF室とは

MDF室とは、MDFなどの通信設備を置くための部屋です。

マンションやオフィスビルでは、設備を守り、管理しやすくするために専用の部屋が設けられることがあります。

MDFとMDF室の違い

MDFは、回線をつなぐ設備です。MDF室は、その設備を置く部屋です。

名前は似ていますが、設備そのものと、設備が置かれている場所という違いがあります。

言葉	意味
MDF	建物の外から来た回線と、建物内の配線をつなぐ設備
MDF室	MDFなどの通信設備を置く部屋

MDF室はマンションやビルのどこにある？

MDF室は、建物の1階、地下、管理室の近くなどに設けられることがあります。

ただし、場所は建物によって異なります。確認するときは、管理会社や管理人へ問い合わせるとよいでしょう。

小さなアパートでは、MDF室という専用の部屋がない場合もあります。その場合は、廊下や建物の外壁などに小さな配線盤が設置されていることがあります。

MDF室は共用部分にある

MDF室は、多くの場合、建物の共用部分にあります。

共用部分とは、廊下や管理室など、入居者が共同で使う場所のことです。各部屋の中ではなく、建物を管理する側の場所に設けられるのが一般的です。

MDF室に入るときは管理会社へ確認する

MDF室は、入居者が自由に出入りできない場合があります。

通信設備を守るため、鍵がかけられていることもあります。光回線などの工事で立ち入りが必要なときは、管理会社や管理人へ確認しましょう。

MDF盤とは

MDF盤とは、建物の外から来た回線と、建物内の配線をつなぐ盤です。

一般的には、MDFとMDF盤はほぼ同じ意味で使われています。

MDFとMDF盤はほぼ同じ意味

MDFは、回線をつなぐ設備全体を表す言葉です。

MDF盤は、回線を取り付ける盤の形を意識した呼び方です。工事の説明や日常の会話では、同じ設備を指すことが多くあります。

MDF盤と分電盤の違い

MDF盤と分電盤は、名前が似ていますが、役割は異なります。

MDF盤は、電話やインターネットに使う配線をつなぎます。分電盤は、建物に入ってきた電気を、照明やコンセントなどへ分ける設備です。

設備	主な役割	扱うもの
MDF盤	建物の外と中の通信配線をつなぐ	電話線やインターネット用の回線
分電盤	建物内の各場所へ電気を分ける	照明やコンセントに使う電気

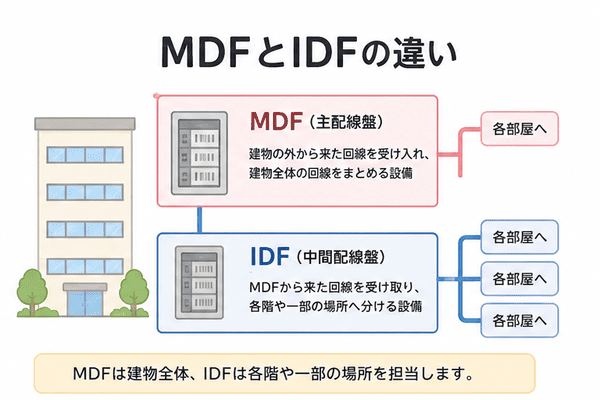

MDFとIDFの違い

MDFとIDFは、どちらも建物内の配線をまとめる設備です。

大きな違いは、受け持つ範囲です。MDFは建物全体の回線をまとめ、IDFは各階や一部の場所の回線をまとめます。

MDFは建物全体の回線をまとめる

MDFは、建物の外から入ってきた回線を受け入れる中心的な設備です。

建物全体の通信配線の出発点となり、各階や各部屋へ回線をつなぎます。

IDFは各階の回線をまとめる

IDFは「アイディーエフ」と読みます。

日本語では「中間配線盤」と呼ばれます。中間配線盤とは、MDFから来た回線を受け取り、各階や一部の場所へ分ける設備です。

大きな建物では、MDFからすべての部屋へ直接つなぐと、配線が長く複雑になります。そのため、各階などにIDFを置き、配線を整理します。

MDFとIDFの違いを比較

比べる点	MDF	IDF
日本語名	主配線盤	中間配線盤
主な役割	建物全体の回線をまとめる	各階や一部の場所の回線をまとめる
回線の流れ	建物の外から来た回線を受け入れる	MDFから来た回線を各部屋へ分ける
設置される場所	建物の1階や地下など	各階の共用部分など

かんたんに言うと、MDFは建物全体を担当する設備です。IDFは、各階などを担当する中継役です。

MDF室とEPS室の違い

MDF室とEPS室は、どちらも建物内の設備に関係する場所です。

ただし、置かれている設備や主な役割が異なります。

MDF室は通信設備を置く場所

MDF室は、電話やインターネットに使う通信設備を置く場所です。

建物の外から来た回線と、建物内の配線をつなぐMDFなどが設置されます。

EPS室は電線やケーブルを通す場所

EPS室は、建物内の電線やケーブルをまとめて通す場所です。

建物によっては、電気の線だけでなく、電話やインターネット用の線も通っています。

なお、MDF室とEPS室の使い方は建物によって異なります。同じ場所に複数の設備が置かれている場合もあります。

場所	主な役割
MDF室	MDFなどの通信設備を置く
EPS室	電線や通信ケーブルをまとめて通す

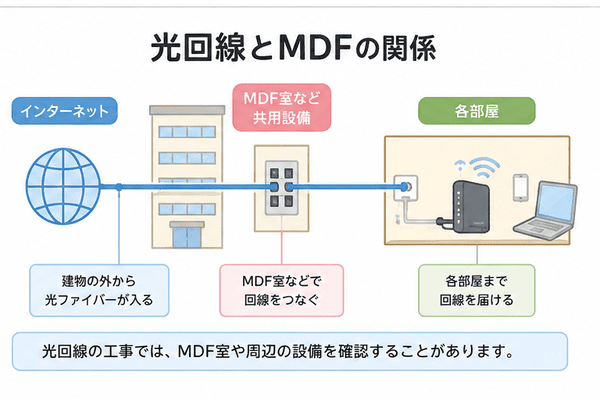

MDFと光回線の関係

MDFは、マンションやビルで光回線を使うときに関係する場合があります。

特に、建物の共用部分から各部屋へ回線をつなぐ工事では、MDF室や周辺の設備を確認することがあります。

光回線の工事でMDF室を確認することがある

光回線を使える状態にする工事では、工事業者が建物内の通信設備を確認する場合があります。

建物の外から来た回線と、申し込みをした部屋へ向かう配線をつなぐためです。

ただし、光回線ではMDFとは別の専用設備を使うこともあります。必ずMDF盤の中で作業するわけではありません。

光ファイバーとは

光ファイバーとは、光を使ってインターネットの情報を送る細い線です。

多くの情報を速く送れるため、家庭や会社の光回線に使われています。

各部屋までの配線方法は建物によって違う

マンション内の配線方法には、いくつかの種類があります。

各部屋まで光ファイバーを通す方法もあれば、建物の途中から電話線やLANケーブルを使う方法もあります。

LANケーブルとは、パソコンや通信機器を線でつなぐためのケーブルです。どの方法が使われているかは、建物の設備によって異なります。

光回線工事でMDF室の鍵が必要になる場合

MDF室に鍵がかかっている場合、工事当日に管理人などの立ち会いが必要になることがあります。

工事日が決まったら、MDF室へ入る必要があるかを回線を提供する会社へ確認しましょう。必要な場合は、管理会社や管理人へ鍵について相談します。

MDFが使われる場所

MDFは、多くの電話線やインターネット用の回線をまとめる必要がある建物で使われます。

特に、複数の部屋や会社が入る建物で重要な役割を持っています。

マンションやアパート

マンションやアパートでは、各部屋へ電話線やインターネット用の回線をつなぐために使われます。

小さな建物では、専用のMDF室ではなく、共用部分に小さな配線盤が設置されていることもあります。

オフィスビル

オフィスビルには、多くの会社や部署が入っています。

MDFやIDFを使って配線を整理し、それぞれの事務所へ電話やインターネットの回線をつなぎます。

学校や病院などの大きな建物

学校、病院、商業施設などでも、多くの電話線や通信回線が使われます。

建物が大きい場合は、MDFだけでなく複数のIDFを使い、各階や各場所へ回線を分けます。

MDFについて初心者が間違えやすい点

MDFは、普段の生活で直接見る機会が少ない設備です。

そのため、インターネット回線そのものや、部屋の中にある機器と間違えられることがあります。

MDFはインターネット回線そのものではない

MDFは、インターネットのサービスや回線そのものではありません。

建物の外から来た回線と、建物内の配線をつなぐための設備です。

インターネットを使うには、回線の契約、建物内の配線、部屋に置く機器なども必要です。

MDFとルーターは別の設備

MDFは、建物の外から来た回線と、建物内の配線をつなぐ設備です。

ルーターは、部屋の中でパソコンやスマートフォンをインターネットにつなぐ機器です。

設備	使われる場所	主な役割
MDF	建物の共用部分	建物の外と中の回線をつなぐ
ルーター	自宅や事務所の中	パソコンやスマートフォンをインターネットにつなぐ

MDFがあれば必ず光回線を使えるわけではない

建物にMDFがあっても、希望する光回線を必ず使えるとは限りません。

その住所がサービスの対象になっているか、建物内に新しい線を通せるか、工事の許可が得られるかなどによって変わります。

利用できる回線は、回線を提供する会社や建物の管理会社へ確認しましょう。

MDF盤を自分で開けたり操作したりしない

MDF盤には、多くの部屋や会社につながる配線が集まっています。

誤って線を外すと、ほかの部屋の電話やインターネットに影響することがあります。確認や接続は、管理者や工事業者に任せましょう。

MDFに関するよくある質問

MDFは何の略ですか？

MDFは「Main Distribution Frame」の略です。

日本語では「主配線盤」と呼ばれます。建物の外から来た回線と、建物内の配線をつなぐ設備です。

MDF室はどこにありますか？

MDF室は、建物の1階、地下、管理室の近くなどにあることが一般的です。

ただし、建物によって場所は異なります。分からない場合は、管理会社や管理人へ確認しましょう。

MDFとMDF盤は違うものですか？

MDFとMDF盤は、一般にはほぼ同じ意味で使われます。

MDFは設備全体を表し、MDF盤は回線を取り付ける盤の形を意識した呼び方です。

MDFとIDFは何が違いますか？

MDFは、建物全体の回線をまとめる設備です。

IDFは、MDFから来た回線を各階や一部の場所へ分ける設備です。MDFが建物全体、IDFが各階を担当すると考えると分かりやすいでしょう。

MDFと分電盤は同じですか？

MDFと分電盤は別の設備です。

MDFは、電話やインターネット用の配線をつなぎます。分電盤は、建物内の照明やコンセントへ電気を分けます。

MDF室がない建物もありますか？

建物の規模によっては、MDF室という名前の専用室がないことがあります。

小さな建物では、廊下や外壁などに配線盤が設置されている場合があります。設備の名称や形も建物によって異なります。

光回線の工事でMDF室に入る必要はありますか？

建物の設備や工事内容によっては、MDF室などの共用部分へ入る必要があります。

工事業者から鍵や立ち入りについて案内された場合は、管理会社や管理人へ連絡しましょう。

MDFとは何かのまとめ

MDFとは、建物の外から来た電話線やインターネット用の回線と、建物内の配線をつなぐ設備です。日本語では「主配線盤」と呼ばれます。

MDFは建物全体の回線をまとめます。大きな建物では、IDFを通して各階や各部屋へ回線を分けることがあります。

MDF室は、MDFなどの通信設備を置く部屋です。MDFは設備、MDF室はその設備を置く場所という違いがあります。

マンションで光回線を工事するときは、MDF室や建物の共用設備を確認する場合があります。鍵や立ち入りが必要なときは、管理会社や管理人へ確認しましょう。
